工艺:1/2"-16"内膨胀冷加工成型,18"-48"热压成型
尺寸:无缝1/2"-16"(DN15-DN400) 有缝1/2"-48"(DN15-DN1200)
标准:GB/T12459,GB/T13401,SH3408,SH3409,HG/T21631,HG23635,ASME B16.9,MSSSP-43,DIN2605,JIS B2313
壁厚:SCH5S-SCH160
材质:317L、310S、304H、Duplex2205、321/321H、904L以及304L、316L
工欲善其事,必先利其器
精良的设备代表着企业拥有强大的生产能力,比确保卓越的产品品质。
先进、精良的生产设备,为产品品质提供了强有力的保障。规范化的生产管理体系,也确保了华鼎的生产加工实力。
1、进料:材料复验、标识确定及转移。 2、下料:材料复验、标识确定及转移、尺寸控制标识转移。 3A、检验:尺寸及外表质量控制。 3B、表面处理:表面摩擦系统数控制。 4、成型:尺寸、外观控制;标识转移;压力控制。 5A、热处理:温度控制。 5B、检验:硬度、形位尺寸检验控制。 5C、校形:形位公差控制。 6、金加工:形位尺寸控制。 7、坡口检验:精坡口尺寸控制。 8、酸洗/钝化:酸洗时间外表控制。 9、表面处理:内外观控制。 10、无损探伤:内部质量控制。 11、酸洗/钝化:酸洗时间外表控制。 12、标识:按用户要求及标准控制。 13、成品检验:按标准做抽样检验控制。 14、包装。 15、储运:按规范及用户要求进行质量控制。

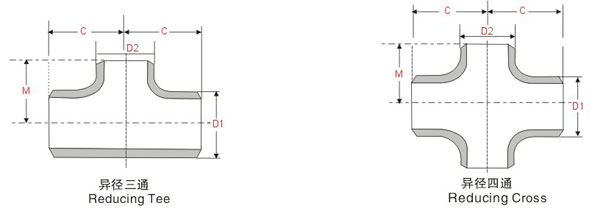

公称通径 | 端部外径 | 中心至端面 | ||||
D1 | D2 | C | M | |||
A系列 | B系列 | A系列 | B系列 | |||
20x15 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
25x20 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
25x15 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
32x25 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
32x20 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
32x15 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
40x32 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
40x25 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
40x20 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
40x15 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
50x40 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
50x32 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
50x25 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
50x20 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
65x50 | 76.1(73) | 76 | 60.3 | 57 | 76 | 70 |
65x40 | 76.1(73) | 76 | 48.3 | 45 | 76 | 67 |
65x32 | 76.1(73) | 76 | 42.4 | 38 | 76 | 64 |
65x25 | 76.1(73) | 78 | 33.7 | 32 | 76 | 57 |
80x65 | 88.9 | 89 | 76.1(73) | 76 | 86 | 83 |
80x50 | 88.9 | 89 | 60.3 | 57 | 86 | 76 |
80x40 | 88.9 | 89 | 48.3 | 45 | 86 | 73 |
80x32 | 88.9 | 89 | 42.4 | 38 | 86 | 70 |
90x80 | 101.6 | - | 88.9 | - | 95 | 92 |
90x65 | 101.6 | - | 76.1(73) | - | 95 | 89 |
90x50 | 101.6 | - | 60.3 | - | 95 | 83 |
90x40 | 101.6 | - | 48.3 | - | 95 | 79 |
100x90 | 114.3 | - | 101.6 | - | 105 | 102 |
100x80 | 114.3 | 108 | 88.9 | 89 | 105 | 98 |
100x65 | 114.3 | 108 | 76.1(73) | 76 | 105 | 95 |
100x50 | 114.3 | 108 | 60.3 | 57 | 105 | 89 |
100x40 | 114.3 | 108 | 48.3 | 45 | 105 | 86 |
125x100 | 139.7 | 133 | 114.3 | 108 | 124 | 117 |
125x90 | 139.7 | - | 101.6 | - | 124 | 114 |
125x80 | 139.7 | 133 | 88.9 | 89 | 124 | 111 |
125x65 | 139.7 | 133 | 76.1(73) | 76 | 124 | 108 |
125x50 | 139.7 | 133 | 60.3 | 57 | 124 | 105 |
150x125 | 168.3 | 159 | 139.7 | 133 | 143 | 137 |
150x100 | 168.3 | 159 | 114.3 | 108 | 143 | 130 |
150x90 | 168.3 | - | 101.6 | - | 143 | 127 |
150x80 | 168.3 | 159 | 88.9 | 89 | 143 | 124 |
150x65 | 168.3 | 159 | 76.1(73) | 76 | 143 | 121 |
200x150 | 219.1 | 219 | 168.3 | 159 | 178 | 168 |
200x125 | 219.1 | 219 | 139.7 | 133 | 178 | 162 |
200x100 | 219.1 | 219 | 114.3 | 108 | 178 | 156 |
200x90 | 219.1 | 219 | 101.6 | - | 178 | 152 |
250x20 | 273.0 | 273 | 219.1 | 219 | 216 | 208 |
250x150 | 273.0 | 273 | 168.3 | 159 | 216 | 194 |
250x125 | 273.0 | 273 | 139.7 | 133 | 216 | 191 |
250x100 | 273.0 | 273 | 114.3 | 108 | 216 | 184 |
300x250 | 323.9 | 325 | 273.0 | 273 | 254 | 241 |
300x200 | 323.9 | 325 | 219.1 | 219 | 254 | 229 |
300x150 | 323.9 | 325 | 168.3 | 159 | 254 | 219 |
300x125 | 323.9 | 325 | 139.7 | 133 | 254 | 216 |
350x300 | 355.6 | 377 | 323.9 | 325 | 279 | 270 |
350x250 | 355.6 | 377 | 273.0 | 273 | 279 | 257 |
350x200 | 355.6 | 377 | 219.1 | 219 | 279 | 248 |
350x150 | 355.6 | 377 | 168.3 | 159 | 279 | 238 |
400x350 | 406.4 | 426 | 355.6 | 377 | 305 | 305 |
400x300 | 406.4 | 426 | 323.9 | 325 | 305 | 295 |
400x250 | 406.4 | 426 | 273.0 | 273 | 305 | 283 |
400x200 | 406.4 | 426 | 219.1 | 219 | 305 | 273 |
400x150 | 406.4 | 426 | 168.3 | 159 | 305 | 264 |
450x400 | 457 | 478 | 406.4 | 426 | 343 | 330 |
450x350 | 457 | 478 | 355.6 | 377 | 343 | 330 |
450x300 | 457 | 478 | 323.9 | 325 | 343 | 321 |
450x250 | 457 | 478 | 273.0 | 273 | 343 | 308 |
450x200 | 457 | 478 | 219.1 | 219 | 343 | 298 |
500x450 | 508 | 529 | 457 | 478 | 381 | 368 |
500x400 | 508 | 529 | 406.4 | 426 | 381 | 356 |
500x350 | 508 | 529 | 355.6 | 377 | 381 | 356 |
500x300 | 508 | 529 | 323.9 | 325 | 381 | 346 |
500x250 | 508 | 529 | 273.0 | 273 | 381 | 333 |
500x200 | 508 | 529 | 219.1 | 219 | 381 | 324 |
550x500 | 559 | - | 508 | - | 419 | 406 |
550x450 | 559 | - | 457 | - | 419 | 394 |
550x400 | 559 | - | 406 | - | 419 | 381 |
600x550 | 610 | - | 559 | - | 432 | 432 |
600x500 | 610 | 630 | 508 | 530 | 432 | 432 |
600x450 | 610 | 630 | 457 | 480 | 432 | 419 |
650x600 | 660 | - | 610 | - | 495 | 483 |
650x550 | 660 | - | 559 | - | 495 | 470 |
650x500 | 660 | - | 508 | - | 495 | 457 |
700x650 | 711 | - | 660 | - | 521 | 521 |
700x600 | 711 | 720 | 610 | 630 | 521 | 508 |
700x550 | 711 | - | 599 | - | 521 | 495 |
750x700 | 762 | - | 711 | - | 559 | 546 |
750x650 | 762 | - | 660 | - | 559 | 546 |
750x600 | 762 | - | 610 | - | 559 | 533 |
800x750 | 813 | - | 762 | - | 597 | 584 |
800x700 | 813 | 820 | 711 | 720 | 597 | 572 |
800x650 | 813 | - | 660 | - | 597 | 572 |
850x800 | 864 | - | 813 | - | 635 | 622 |
850x750 | 864 | - | 762 | - | 635 | 610 |
850x700 | 864 | - | 711 | - | 635 | 597 |
900x850 | 914 | - | 864 | - | 673 | 660 |
900x800 | 914 | 920 | 813 | 820 | 673 | 648 |
900x750 | 914 | - | 762 | - | 673 | 635 |
950x900 | 965 | - | 914 | - | 711 | 711 |
950x850 | 965 | - | 864 | - | 711 | 698 |
950x800 | 965 | - | 813 | - | 711 | 686 |
1000x950 | 1016 | - | 965 | - | 749 | 749 |
1000x900 | 1016 | 1020 | 914 | 920 | 749 | 737 |
1000x850 | 1016 | - | 864 | - | 749 | 724 |
1050x1000 | 1067 | - | 1016 | - | 762 | 711 |
1050x950 | 1067 | - | 965 | - | 762 | 711 |
1050x900 | 1067 | - | 914 | - | 762 | 711 |
1100x1050 | 1118 | - | 1067 | - | 813 | 762 |
1100x1000 | 1118 | 1120 | 1016 | 1020 | 813 | 749 |
1100x950 | 1118 | - | 965 | - | 813 | 737 |
1150x1100 | 1168 | - | 1118 | - | 851 | 800 |
1150x1050 | 1168 | - | 1067 | - | 851 | 787 |
1150x1000 | 1168 | - | 1016 | - | 851 | 775 |
1200x1150 | 1220 | - | 1168 | - | 889 | 838 |
1200x1100 | 1220 | 1220 | 1118 | 1120 | 889 | 838 |
1200x1050 | 1220 | - | 1067 | - | 889 | 813 |
