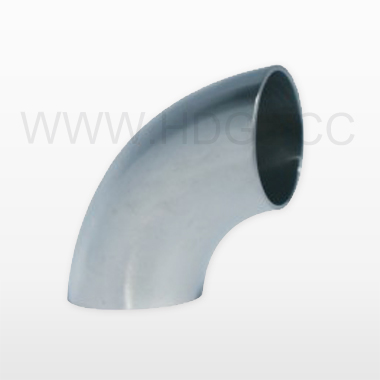

不锈钢弯头, 不锈钢90度弯头展开图

  板金展开图样一般都采用相贯线法放样，没有计算公式。制图软件绘制比较方便。多节的弯头叫作“虾米腰”。手工放样步骤：（以一节为例，其余方法相同）
  1、先按实际尺寸画出弯头侧面投影。包括接缝线。
  2、按线把每一个封闭线框图形分割成独立的图形。（可以裁剪，也可以单独再画。
  3、取一个图样，（将中心线垂直的设置）画在另一张纸上，沿图样高度画两条上下平行的横线，并与中心线垂直，长度正好是图样直径的圆周长。（封闭的长方形）
  4、将图样垂直方向作等分，并作好标记，然后将这些等分线垂直的画到刚才画的展开的长方形内，注意展开图上的点一定要对应投影图样上的点。
  5、将图样上斜线沿水平方向作等分。并平行的拉到展开的图样上，并对应相应的点。把展开样上得到的交点圆滑连接，就是展开的曲线。等分作的越密，曲线越准。
  6、放出咬口的量，和板厚处理。
